Allgemeine Informationen über Permanentmagnete

Herstellungsverfahren

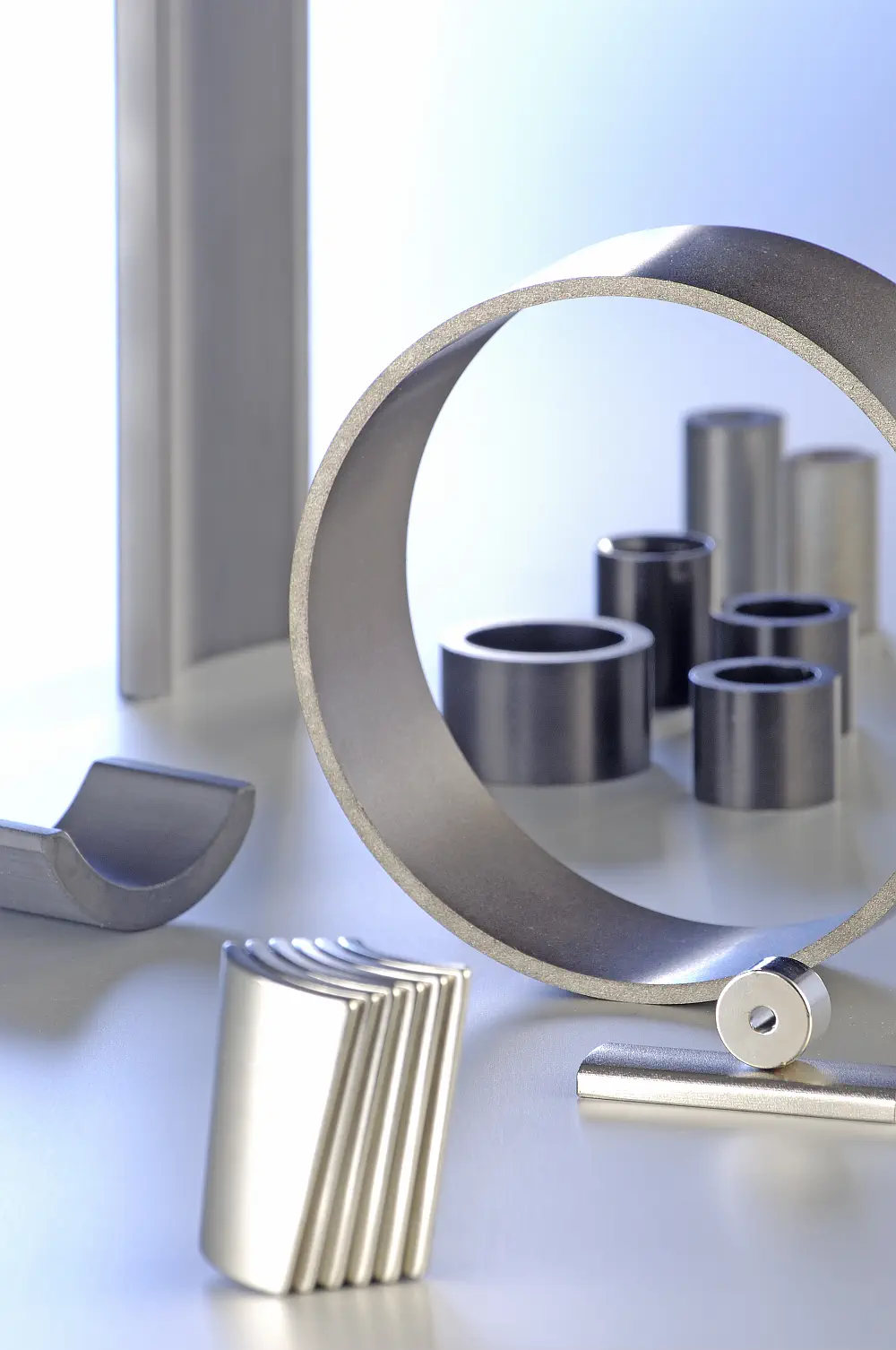

Dauermagnete werden presstechnisch hergestellt. Die häufigsten Formen sind Vierkant-, Ring-, Rund- und Segmentmagnete. Mit entsprechenden Werkzeugen können natürlich auch andere Formen als die genannten hergestellt werden. Dabei ist anzustreben, dass die Magnete bereits durch den Pressvorgang Ihre endgültige Form erhalten. Eine nachträgliche Bearbeitung ist sehr aufwändig.

Die Herstellung von Magneten erfolgt in folgenden Schritten:

• Pressen (Formgebung in einer Matrize)
• Sintern (aushärten des pulverförmigen Ausgangsmaterials)
• Kalibrieren (Optionale Nachbehandlung durch Schleifen)

Eine Nachbehandlung durch Schleifen oder Sägen sollte möglichst vermieden werden, weil dieser Arbeitsgang sehr kostenintensiv ist.

Die einzelnen Kristalle eines Magnete sind normalerweise ungeordnet. Werden diese Kristalle durch ein äußeres Magnetfeld beim Pressvorgang ausgerichtet, erhält der Magnet eine Vorzugsrichtung. Je nach Magnetform unterscheidet man:

• Ringmagnete: Vorzugsrichtung axial
• Vierkantmagnete: Vorzugsrichtung entlang der größten Länge
• Schalenmagnete: Vorzugsrichtung diametral oder radial

Isotrope Magnete

Isotrope Magnete haben keine Vorzugsrichtung. Demnach kann die Magnetisierungsrichtung und -art beliebig gewählt werden.

Anisotrope Magnete

Anisotrope Magnete werden in einem Magnetfeld gepresst und erhalten dadurch eine Vorzugsrichtung. Sie haben nur in dieser Vorzugsrichtung gute magnetische Eigenschaften und können nur in dieser Richtung magnetisiert werden. Bei gleichem Magnetvolumen wird ein höherer magnetischer Fluß erreicht als bei isotropen Magneten. Die Remanenz erreicht fast den doppelten Wert.

Magnete mit axialer Vorzugsrichtung

Ring- und Rundmagnete werden vorwiegend in axialer Richtung vorgerichtet. Vierkantmagnete werden vorwiegend über die Höhe vorgerichtet.

Magnete mit diametraler Vorzugsrichtung

Magnete für Motoren erhalten in der Regel eine diametrale Vorzugsrichtung (quer zur Achsrichtung).

Magnete mit Polorientierung

Bei polorientierten Magneten wird die Vorzugsrichtung entsprechend der mehrpoligen Magnetisierung der Maschine ausgeführt.

Form	Magnetisierung	Magnettypen	Anwendungsbeispiele
	axial magnetisiert	Hart-Ferrite(isotrop), Nd-Fe-B, Smco, Alnico	Lautsprecher, Topfmagnetsysteme, Haftsysteme, Magnetschalter, Filterkerzen
	sektorenförmig axil magnetisiert	Hart-Ferrite(isotrop), Nd-Fe-B	Synchronmotoren, Kupplungen, Bremsen, Sensoren
	radial magnetisiert	Hart-Ferrite(isotrop), Bonded Nd-Fe-B	Hubmagnete, Haftmagnete, Lager
	diametral magnetisiert	Hart-Ferrite(isotrop), Nd-Fe-B,Smco, Alnico	Motoren, Pumpen
	sektorenförmig auf einer Fläche	Hart-Ferrite(isotrop), Bonded Nd-Fe-B	Magnetkupplungen, Bremsen, Sensoren, Scheibenläufermotoren
	mehrpolig am Umfang magnetisiert	Hart-Ferrite(isotrop),Bonded Nd-Fe-B	Motoren, Kupplungen, Bremsen, Sensoren, Tachogeneratoren
	mehrpolig am Innendurchmesser magnetisiert	Hart-Ferrite(isotrop),Bonded Nd-Fe-B	Kupplungen, Bremsen, Motoren, Sensoren, Tachogeneratoren
	streifenförmig magnetisiert	Hart-Ferrite(isotrop),Bonded Nd-Fe-B	Haftsysteme, Sensoren, Bremsen
	radial magnetisiert	Hart-Ferrite, Boned Nd-Fe-B	Motoren, Kupplungen
	diametral magnetisiert	Hart-Ferrite(isotrop), Nd-Fe-B, Smco,Alnico	Motoren, Kupplungen
